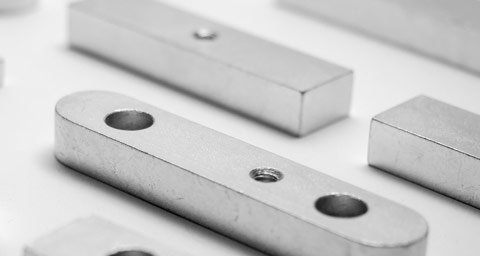

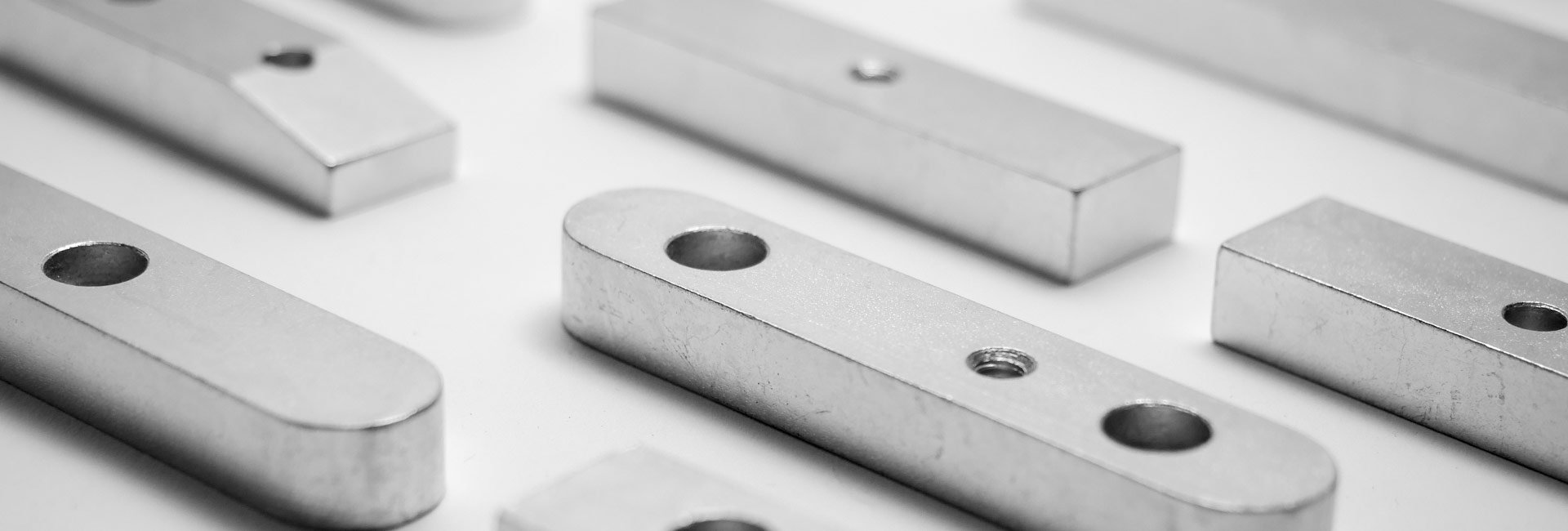

DIN 6885 Passfedern

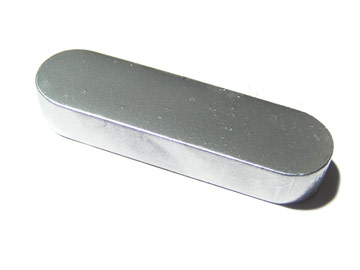

DIN 6885 Passfeder Form A

Passfedern Form A rundstirnig

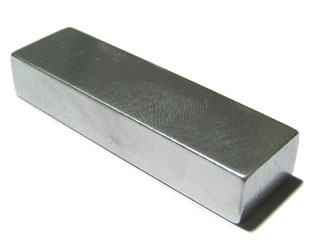

DIN 6885 Passfeder Form B

Passfedern Form B geradstirnig

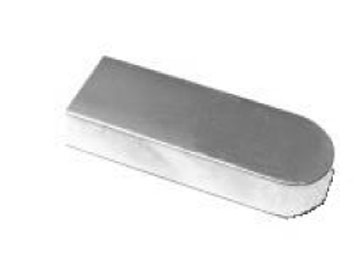

DIN 6885 Passfeder Form AB

Passfedern Form AB 1 Seite rundstirnig
1 Seite geradstirnig

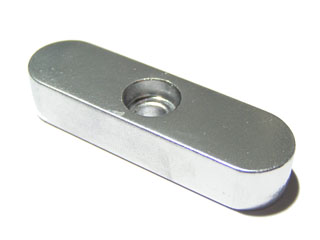

DIN 6885 Passfeder Form C

Passfedern Form C rundstirnig
m. Bohr. f.
Halteschraube

DIN 6885 Passfeder Form D

Passfedern Form D geradstirnig
m. Bohr. f.
Halteschraube

DIN 6885 Passfeder Form AS

Passfedern Form AS rundstirnig
m. Gewindebohrung
für Abdrück-schraube

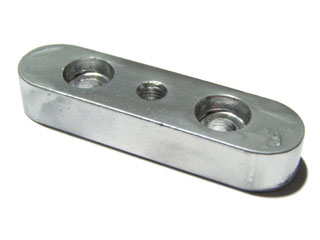

DIN 6885 Passfeder Form E

Passfedern Form E rundstirnig m.
Bohrung f. Halteschraube
ab 12x8
m. Gew.Bohr. f.
Abdrückschraube

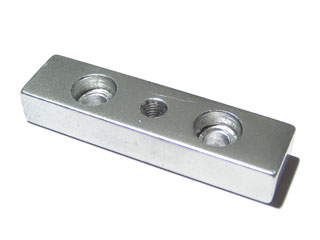

DIN 6885 Passfeder Form F

Passfedern Form F Bohrung f. Halteschraube
ab 12x8
m. Gew.Bohr. f.
Abdrückschraube

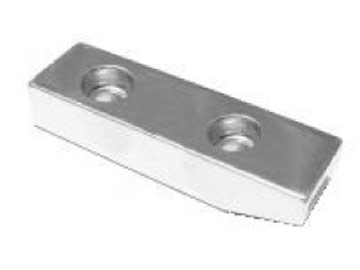

DIN 6885 Passfeder Form H

Passfedern Form Hgeradstirnig
m. Schrägung und
Bohrung für 2
Halteschrauben

DIN 6885 Passfeder Form J

Passfedern Form Ggeradstirnig m.
Schrägung und
Bohrung für
Halteschraube

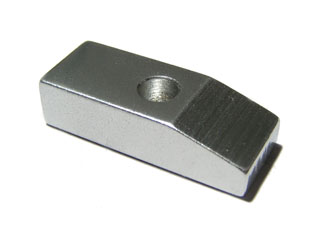

DIN 6885 Passfeder Form J

Passfedern Form Jgeradstirnig
m. Schrägung und
Bohrung für 1
Spannhülse

Technische Daten

Breite x Höhe für Wellendurchmesser Toleranz Bohrung
  über bis Breite Höhe Abdrückgewinde Halteschraube
2x2 6 8 h9 h9
3x3 8 10 h9 h9
4x4 10 12 h9 h9
5x5 12 17 h9 h9
6x6 17 22 h9 h9
8x7 22 30 h9 h11 M3 6 / 3,4
10x8 30 38 h9 h9 M3 6 / 3,4
12x8 38 44 h9 h9 M4 8 / 4,5
14x9 44 50 h9 h11 M5 10 / 5,5
16x10 50 58 h9 h11 M5 10 / 5,5
18x11 58 65 h9 h11 M6 11 / 6,6
20x12 65 75 h9 h11 M6 11 / 6,6
22x14 75 85 h9 h11 M6 11 / 6,6
25x14 85 95 h9 h11 M8 15 / 9
28x16 95 110 h9 h11 M10 18 / 11
32x18 110 130 h9 h11 M10 18 / 11
36x20 130 150 h9 h11 M12 20 / 14
40x22 150 170 h9 h11 M12 20 / 14
45x22 170 200 h9 h11 M12 20 / 14
50x28 200 230 h9 h11 M12 20 / 14
56x32 230 260 h9 h11 M12 20 / 14
63x32 260 290 h9 h11 M12 20 / 14
70x36 290 330 h9 h11 M16 26 / 18
80x40 330

380

h9 h11 M16 26 / 18
90x45 380 440 h9 h11 M20 33 / 22
100x50 440 500 h9 h11 M20 33 / 22



Länge nach Kundenwunsch

Sonderabmessungen auf Anfrage

Werkstoff 1.0503 C45k, 1.4571 Edelstahl
Sonderwerkstoffe z. B. 1.7225, 1.6580, 1.4410 etc. auf Anfrage

Datenblatt DIN 6885 Passfedern als PDF
